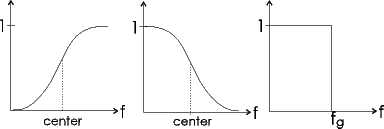

Figure: Hoch- und Tiefpaßfilter
In obigem Bild sind die Amplitudenverläufe für einen Hoch- und einen
Tiefpaßfilter skizziert. Die Diagramme zeigen das Verhältnis
Ausgangsamplitude/Eingangsamplitude in Abhängigkeit der Frequenz. Ganz
rechts im Bild ist zum Vergleich ein idealer Tiefpaß dargestellt, der alle
Signalanteile ab einer Grenzfrequenz
herausfiltert. Die hier
implementierten Filter haben einen Übergangsbereich, dessen mittlere Frequenz
durch den Parameter center bestimmt wird.
